| 是否进口：否 | 产地：日本 | 加工定制：否 |
| 品牌：magnescale | 型号：LT11A |

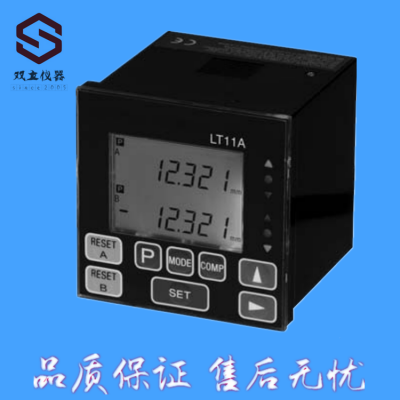

数显表LT11A
匹配位移传感器型号：DT512
产品特性：
1、轻巧尺寸：（72mm*72mm/2.83"*2.83" W*H）
2、可选择解析度：1，5，10μm
3、适合面板安装
4、显示器单元直接连接至PLC或电脑
5、标准功能包含现在值，Z大值，Z小值，峰值-峰值和符合/不符合判定。
6、加/减功能（2频道型）
7、产品线完整，适用于各种应用方式。
技术参数：
型号名称 | LT11A-101 | LT11A-101B | LT11A-101C | LT11A-201 | LT11A-201B | LT11A-201C | |
显示器 | 5位背光LCD，模式显示器 | ||||||
I/0 | 量测单元输入 | 1个频道 | 1个频道 | ||||
I/O连结器s*1 | ○ | ||||||
BCD *2 | _ | ○ | _ | _ | ○ | _ | |
RS-232C*3 | _ | ○ | _ | ○ | |||
RS-TRG *4 | _ | ○ | _ | ○ | |||
重设功能 | 重设键或外部输入（I/O连结器） | ||||||
_ | BCD端子 | RS-232C指令 | _ | BCD端子 | RS-232C指令 | ||
预设功能 | 可用预设键设定预设值，用重设键回复 | ||||||
_ | 以BCD重设端子回复 | 设定或回复依照RS-232C指令 | _ | 以BCD重设端子回复 | 设定或回复依照RS-232C指令 | ||
比较器功能 | 三段式比较器，用前面板上的按键设定比较器数值，结果判定：LED和I/O连结器输出（光耦合器） | ||||||
_ | 比较器最多可设定4种数值（按键输入） 以BCD端子开关 | 依照RS-232C指令设定 | _ | 比较器最多可设定4种数值（按键输入） 以BCD端子开关 | 依照RS-232C指令设定 | ||
锁定功能 | Z高值，Z低值，和峰值-峰值，透过I/O连结器的启动输入，开始量测，输入暂停则停止更新 | ||||||
_ | 可用BCD端子启动 | RS-232C可以设定或启动 | _ | 可用BCD端子启动 | RS-232C可以设定或启动 | ||
解析度 | 可选择0.001mm，0.005mm，0.01mm（0.001mm（0.0001”）等级只有LT11A系列有提供） | ||||||
方向 | 可开关 | ||||||
反应速度 | 100m/min | 80m/min | |||||
加减计算功能 | _ | A+B，A-B，B-A方向可以设定 | |||||
警示 | 显示在LCD上或I/O连结器的比较器输出全是“H”（关） | ||||||
_ | BCD警示端子“Ｈ”（关） | _ | _ | BCD警示端子”Ｈ”（关） | _ | ||
资料储存 | 解析度，方向，比较器数值，预设值，模式，等 | ||||||
_ | BCD信号 | 资料信号速度，等 | _ | BCD信号 | 资料信号速度，等 | ||
温度 | 作业温度：0 to 40 ℃储存温度：-10 to 50 ℃ | ||||||
电力消耗 *5 | 1.8Ｗ | 2.9Ｗ | 2.0Ｗ | 2.3Ｗ | 4.0Ｗ | 2.5Ｗ | |
重量 | 约.200g | 约.230g | 约.220g | 约.210g | 约.270g | 约.230g | |
电源电压 | 电源输入连结器（3接脚位）：DC 9.0 to 26.4V. | ||||||
相容的量测单元 | DT512系列 | ||||||
附注1：I/O连结器
输入：重设，锁定启动，锁定暂停，RS触发器（只有RS-232C型）
输出：结果判定（光耦合器）
附注2：BCD（36接脚位半间隔连结器）
输入：重设，锁定启动，选择比较器数值（4种设定）
输出：5位数（开放式集电器）选择现在值/Z大值/Z小值/峰值—峰值其中之一和警示输出。
附注3: RS-232C（8接脚位迷你德国DIN标准连结器）
重设，预设值设定/回复，锁定启动，锁定暂停，维持现在值，软体版本读取。
比较器数值设定，现在值/Z大值/Z小值/峰值-峰值 量测模式选择以及输出，按键锁定和松开。
附注4：RS-TRG接脚位
输入触发启动，透过RS-232C输出资料
附注5：量测单元已连接。
