| 是否进口：否 | 产地：日本 | 加工定制：否 |
| 品牌：Sony/索尼 | 型号： GB-ER(SR138R) | 测量范围：- |
| 精度：- |

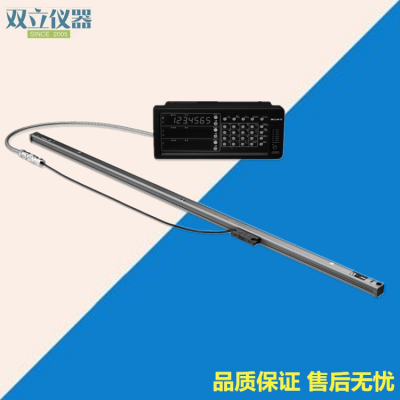

磁栅尺GB-ER(SR138R)
品牌：magnescale
型号：GB-ER
产地：日本
产品简单介绍：
GB-ER磁栅尺使用磁感应技术的耐环境特性机种，适合使用在铣床、磨床等。
产品特性：
内建原点
使用磁感应技术，耐油、灰尘、振动能力强，环境适应性佳
小型精巧的设计，能省安装的空间
精度（5+5ML/1000）μm
解析度：0.5μm
构造简单，寿命长
测量范围：50/100/150/200/250/300/350/400/450/500/550/600/750
850/950/1050/1250/1400/1600/1850/2050/2200
技术参数：
型号 | GB-ER | ||
有效测量长度（ML:mm） | 50/100/150/200/250/300/350/400/450/500/550/600/650/750/850/ 950/1050/1250/1400/1600/1850/2050/2200 mm | ||
刻度尺长度 | 刻度尺全长（mm） | ML + 104mm (50 to 200mm) ,ML + 120mm (250 to 2200mm) | |
行程（mm） | ML + 14mm (50 to 200mm),ML + 30mm (250 to 2200mm) | ||
有无中央固定片（mm） | 无 (50 to 950mm)，有(1050 to 2200mm) | ||
精度在20 °C的环境下 | (5 + 5L / 1000) μm | ||
原点 | 标准：中央1处或任意1点（A/B相位同期） | ||
安装容许误差 | ± 0.1mm | ||
温度膨胀系数 | （11±1）*10-6/°C | ||
操作温度 | 0～+40°C | ||
储存温度 | -20～+50°C | ||
读取头电缆线长度 | 0.5m | ||
电缆线长度 | 3m | ||
保护设计等级 | 刻度尺：等同IP65,接口单元：等同IP30 | ||
输入电源/输出信号 | 输出信号 | A/B/Z相位 | |
电源（V） | DC+5V±5% | ||
连接器 | D-sub 9 pin | ||
解析度 | 0.5μm | ||
应答速度 | 刻度尺信号 | 60m/min | |
原点信号 | 60m/min | ||
消耗电流（mA） | 200mA | ||
详细型号：
型号 | 有效长度（L） | 中间脚板 | 连接电缆型号 | 电缆长度 | |
GB-005ER | 50mm | 无 | CH04-03C | 3m | |
GB-010ER | 100mm | ||||
GB-015ER | 150mm | ||||
GB-020ER | 200mm | ||||
GB-025ER | 250mm | ||||
GB-030ER | 300mm | ||||
GB-035ER | 350mm | ||||
GB-040ER | 400mm | ||||
GB-045ER | 450mm | ||||
GB-050ER | 500mm | ||||
GB-055ER | 550mm | ||||
GB-060ER | 600mm | ||||
GB-065ER | 650mm | ||||
GB-075ER | 750mm | ||||
GB-085ER | 850mm | ||||
GB-095ER | 950mm | ||||
GB-105ER | 1050mm | 有 | |||
GB-125ER | 1250mm | ||||
GB-140ER | 1400mm | ||||
GB-160ER | 1600mm | ||||
GB-185ER | 1850mm | ||||
GB-205ER | 2050mm | ||||
GB-220ER | 2200mm | ||||
